Disjuntores DIN e NEMA: Qual a melhor escolha?

Se você já abriu um quadro de distribuição, certamente se deparou com aquelas “chaves” que ligam e desligam os circuitos. Mas você sabia que existem dois tipos principais de disjuntores no mercado brasileiro – e que escolher o errado pode comprometer a segurança da sua instalação? Hoje vamos desvendar as diferenças entre os disjuntores DIN e NEMA, dois dispositivos fundamentais da sua rede elétrica que possuem características bem distintas.

Prepare-se para descobrir qual é o melhor para cada situação!

Por que os disjuntores são tão importantes?

Antes de mergulharmos nas diferenças técnicas, vamos relembrar por que esses dispositivos são elementos críticos das nossas instalações.

Os disjuntores não são apenas interruptores simples – eles são dispositivos de proteção inteligentes que:

• Protegem contra sobrecargas quando você liga muitos aparelhos ao mesmo tempo;
• Interrompem curtos-circuitos antes que causem danos maiores;
• Funcionam como chaves de manobra para manutenções;
• Preservam seus equipamentos de avarias elétricas.

Em outras palavras: eles monitoram constantemente sua instalação e agem automaticamente quando detectam anomalias, interrompendo o circuito em milésimos de segundo.

Leia também:

• Disjuntor: Descubra tudo sobre seus fundamentos e aplicações
• Quadro de distribuição: Centro de controle e proteção…

Os dois padrões que dominam o mercado

No Brasil, quando falamos de disjuntores residenciais e comerciais de baixa tensão, dois padrões se destacam:

NEMA (Padrão Norte-Americano)

National Electrical Manufacturers Association – Também conhecido como “disjuntor preto”, segue padrões norte-americanos e é regulamentado pela portaria INMETRO 243.

DIN (Padrão Europeu)

Deutsches Institut für Normung – Baseado em normas alemãs/europeias, esse modelo vem ganhando cada vez mais espaço no mercado brasileiro.

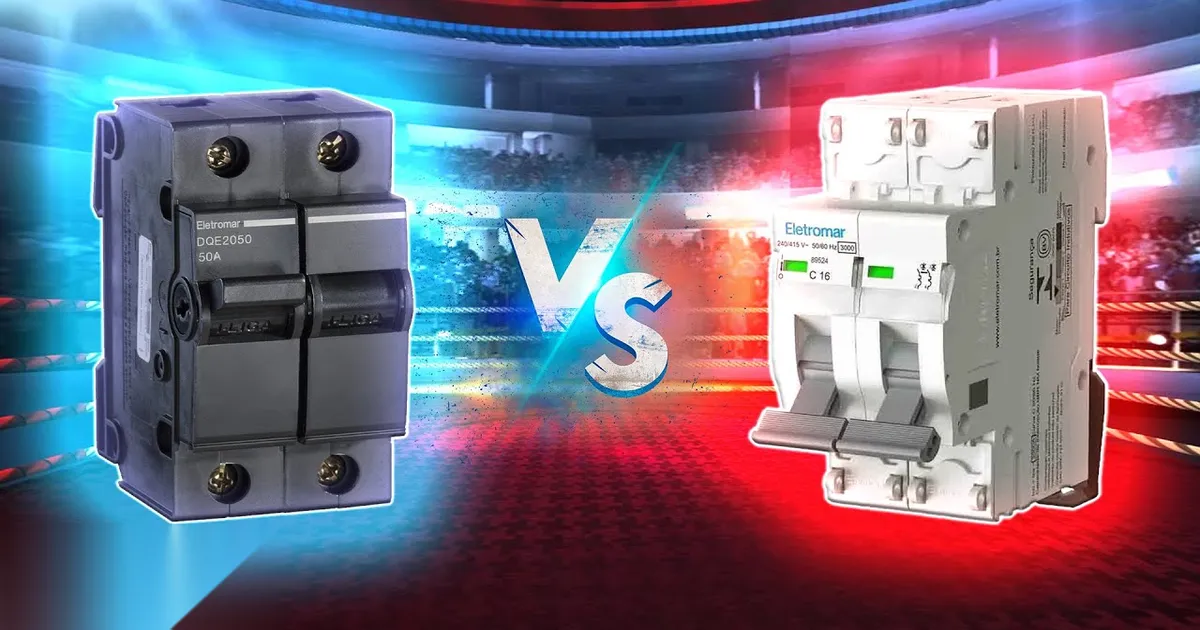

A diferença visual entre eles é bem nítida – o NEMA tem aparência mais robusta e tradicionalmente preta, enquanto o DIN apresenta design mais moderno e compacto.

Análise técnica comparativa: NEMA vs DIN

Material da caixa

NEMA:

• Construído em baquelite (resina sintética);
• Resistente ao calor e quimicamente estável;
• Material consolidado no mercado.

DIN:

• Fabricado em poliéster ou ureia formaldeído;
• Materiais mais avançados tecnologicamente;
• Superior resistência mecânica.

Análise: DIN apresenta materiais mais modernos e duráveis

Capacidade de interrupção

Esta é provavelmente a diferença mais significativa entre os dois modelos:

NEMA (25A):

• Capacidade: aproximadamente 3kA;
• Adequado para aplicações residenciais básicas.

DIN (25A):

• Capacidade: 4,5kA;
• 50% superior ao NEMA;
• Oferece proteção mais robusta.

Análise: DIN oferece capacidade de interrupção significativamente superior

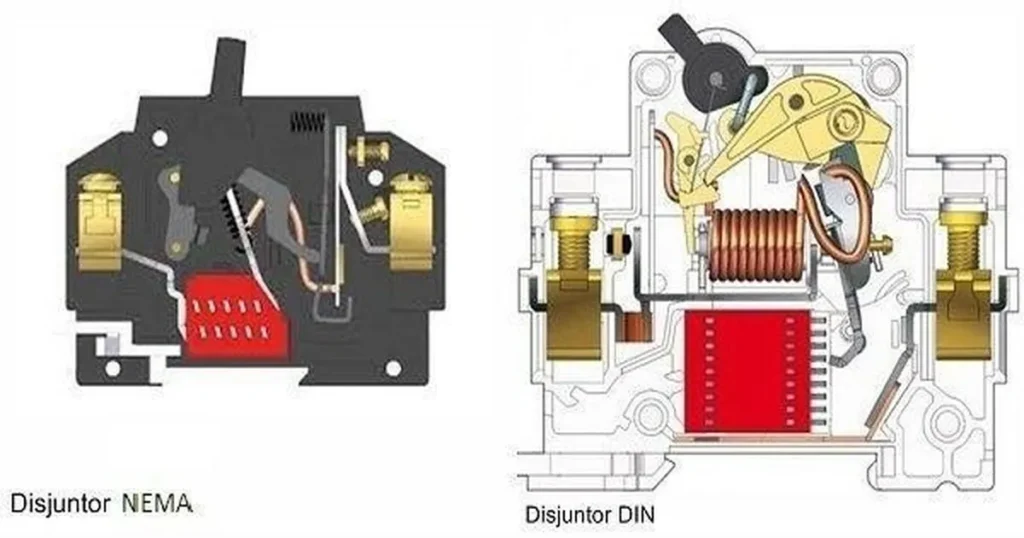

Sistema de disparo

NEMA:

• Disparo magnético com sensibilidade limitada;
• Proteção baseada em elemento bimetálico;
• Disparador não bobinado;
• Performance dependente da magnitude da corrente de defeito.

DIN:

• Disparo independente com maior precisão;
• Proteção dupla: bobina para curto-circuito + bimetal para sobrecarga. Por isso é considerado termomagnético, pois possui as duas funcionalidades;
• Sistemas operam independentemente;
• Resposta mais precisa e confiável.

Análise: DIN possui tecnologia de disparo mais avançada e eficiente

Sistema de conexão

NEMA:

• Utiliza bornes com parafusos tipo olhal;
• Susceptível a afrouxamento com o tempo;
• Requer inspeções periódicas.

DIN:

• Sistema de braçadeira com ranhuras;
• Minimiza riscos de desconexão;
• Maior confiabilidade da conexão.

Análise: DIN oferece sistema de conexão mais seguro e durável

Câmara de extinção do arco

NEMA:

• Utiliza chapa dobrada simples;
• Sistema básico de extinção.

DIN:

• Câmara de extinção com múltiplas placas;
• Sistema mais eficiente de controle;
• Melhor desempenho na extinção do arco elétrico.

Análise: DIN possui sistema de extinção mais eficaz

Qualidade dos contatos

NEMA:

• Contatos de material sintético;
• Performance adequada para uso básico.

DIN:

• Contatos revestidos de prata;
• Resistência térmica e elétrica superiores;
• Maior vida útil.

Análise: DIN oferece qualidade de contatos premium

Resultado da comparação técnica

A análise técnica mostra clara vantagem dos disjuntores DIN em todos os aspectos avaliados. Porém, outros fatores devem ser considerados:

Aspecto financeiro

• NEMA: Custo inicial mais baixo;
• DIN: Investimento maior, mas melhor relação custo-benefício a longo prazo.

Aplicações recomendadas

NEMA é adequado para:

• Instalações residenciais simples;
• Projetos com restrições orçamentárias;
• Circuitos com baixa demanda de proteção.

DIN é recomendado para:

• Instalações comerciais e industriais;
• Residências com alta carga de equipamentos;
• Projetos que priorizam segurança e durabilidade;
• Aplicações que exigem baixa manutenção.

Como tomar a decisão correta

Para escolher o disjuntor adequado, considere:

• Valor total da instalação (equipamentos e infraestrutura);
• Quantidade e tipo de cargas conectadas;
• Orçamento disponível para proteção;
• Necessidade de confiabilidade;
• Frequência de manutenção desejada.

Critério de decisão prático:

• Instalações de alto valor ou críticas: Priorize DIN;
• Orçamento muito restrito: NEMA pode ser viável;
• Dúvida entre os dois: Considere DIN como investimento em segurança.

Tendências do mercado

O mercado brasileiro tem mostrado crescente preferência pelos disjuntores DIN, especialmente em:

• Novos empreendimentos residenciais;
• Projetos comerciais;
• Retrofits de instalações existentes,

Profissionais da área têm migrado para especificações DIN devido às vantagens técnicas e ao custo-benefício superior no longo prazo.

Conclusão

A escolha entre DIN e NEMA não é questão de certo ou errado, mas sim de adequação à aplicação específica. Se for um projeto básico com orçamento limitado, considere utilizar disjuntores NEMA, pois atende às necessidades mínimas. Agora se sua instalação requer uma demanda com máxima confiabilidade, sua melhor escolha técnica são disjuntores DIN.

Lembre-se que disjuntores são investimentos em proteção e segurança. O custo adicional de um DIN pode ser insignificante comparado aos prejuízos de uma falha de proteção.

A decisão final deve sempre considerar o valor total do que está sendo protegido versus o investimento em proteção adequada.
