DPS – proteção contra raios e picos de tensão: Descubra porque ele é essencial para seus eletrodomésticos

Você já se pegou em pânico durante uma tempestade, imaginando o que poderia acontecer com seus eletrodomésticos. Em um piscar de olhos, a força de raios ou uma falha na rede elétrica pode gerar perigosos surtos de tensão, danificando seus aparelhos irremediavelmente.

Felizmente, existe um componente fundamental que atua como um verdadeiro para-raios invisível dentro do seu quadro de distribuição. O nome dele é Dispositivo de Proteção contra Surtos – DPS.

O que são os surtos de tensão

Um surto de tensão não é o mesmo que uma sobrecarga. Enquanto a sobrecarga é um aumento contínuo da corrente, o transitório é um pico de voltagem extremamente rápido e de alta intensidade, medido em milionésimos de segundo.

A causa mais conhecida são os raios, que mesmo caindo a quilômetros de distância, podem induzir um transitório na rede elétrica.

Mas não é só isso.

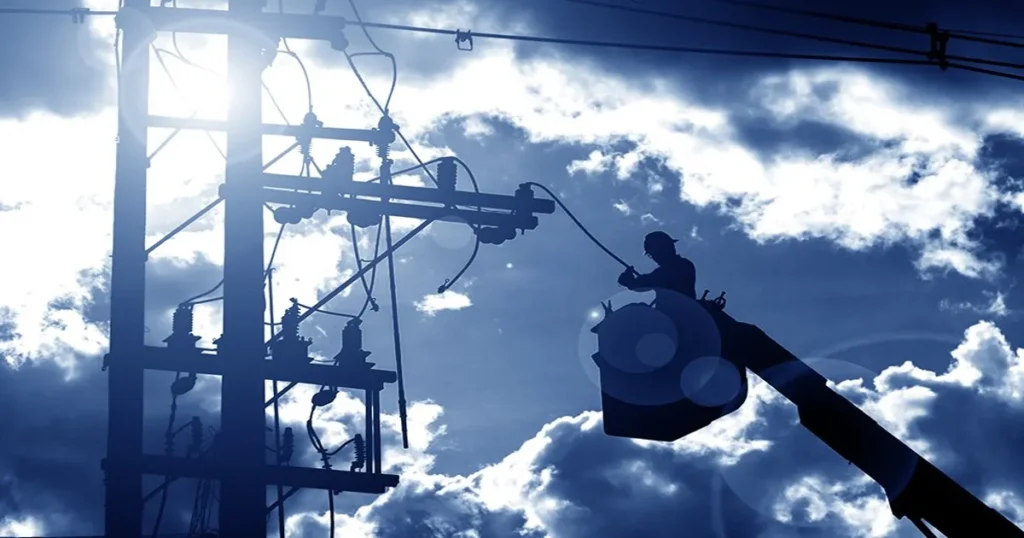

Picos de tensão podem ocorrer também por manobras da concessionária de energia ou até mesmo pelo ligamento e desligamento de grandes motores em sua vizinhança. Esses picos “fritam” os componentes eletrônicos mais sensíveis, danificando-os permanentemente.

Leia também:

• Interruptor Diferencial Residual (IDR): Proteção essencial em instalações elétricas
• Disjuntor: Fundamentos e aplicações
• Quadro de distribuição: Centro de controle e proteção de instalações elétricas

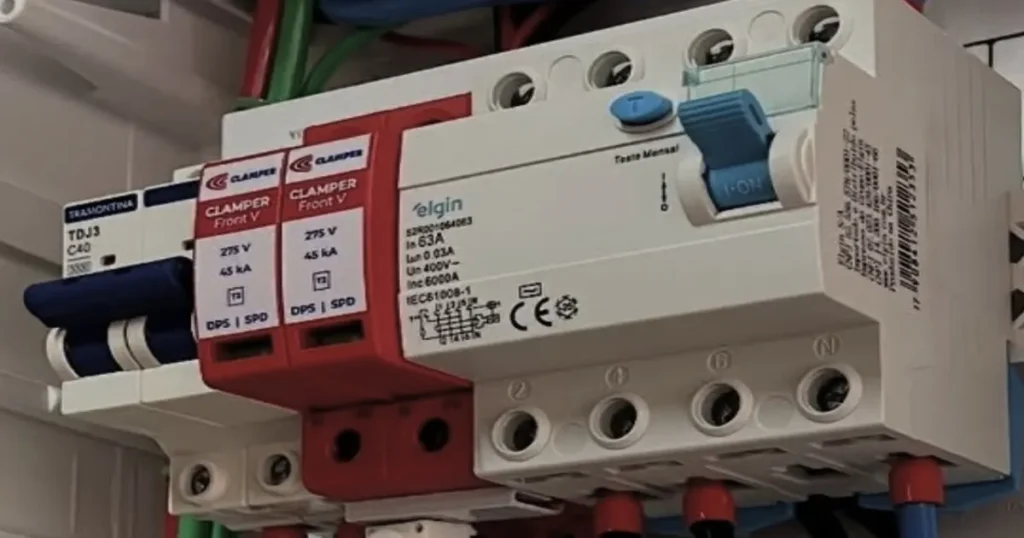

O dispositivo protetor do seu quadro de distribuição

O DPS – dispositivo protetor – é a primeira linha de defesa contra esses eventos. Sua função é monitorar constantemente a tensão do circuito e, quando detecta um pico acima do nível seguro, ele age em milissegundos.

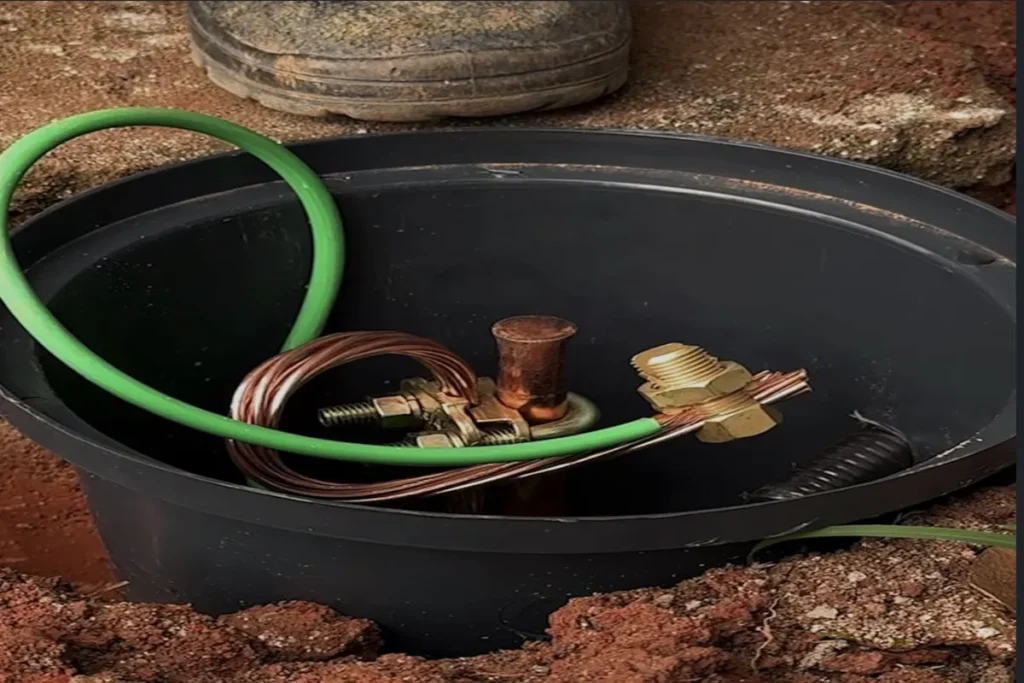

Ele cria um caminho de “fuga” para essa energia excedente, desviando o surto para o sistema de aterramento do imóvel, onde a energia é dissipada de forma segura. É uma ação tão rápida que os aparelhos conectados simplesmente não sentem o impacto.

Caracterização física dos fenômenos de sobretensão

Natureza dos eventos transitórios

As sobretensões transitórias manifestam-se como elevações abruptas do potencial elétrico, caracterizadas por amplitudes elevadas e duração extremamente reduzida, tipicamente na ordem de microssegundos. Estes eventos diferem fundamentalmente das sobrecargas convencionais, que apresentam natureza sustentada e progressiva.

Os surtos de tensão podem ser classificados quanto à sua origem:

• Origem Atmosférica: Descargas elétricas atmosféricas representam a fonte mais significativa de sobretensões. O acoplamento eletromagnético entre o canal de descarga e as redes de distribuição pode induzir potenciais de milhares de volts, mesmo quando a descarga ocorre a considerável distância da instalação. A propagação destes transientes através da infraestrutura elétrica pode afetar equipamentos localizados a quilômetros do ponto de incidência original.
• Origem Industrial: Manobras operacionais em subestações, comutação de cargas capacitivas ou indutivas de grande porte, e operação de equipamentos de alta potência geram picos que se propagam através da rede de distribuição. Estas perturbações, embora de menor magnitude que as atmosféricas, ocorrem com maior frequência e podem causar degradação progressiva dos componentes eletrônicos.
• Origem Local: Operações de comutação em motores de grande porte, transformadores, e equipamentos de soldagem podem gerar transitórios localizados que afetam circuitos adjacentes dentro da mesma instalação.

Parâmetros técnicos fundamentais

A caracterização completa de um surto de tensão requer a análise de diversos parâmetros:

• Amplitude de Pico: Valor máximo da sobretensão, expresso em múltiplos da tensão nominal
• Taxa de Crescimento (dV/dt): Velocidade de elevação da tensão, crítica para a resposta dos dispositivos de proteção
• Energia Específica: Quantidade total de energia associada ao evento transitório
• Duração: Tempo total do fenômeno, influenciando o mecanismo de proteção necessário
• Forma de Onda: Característica temporal que determina o comportamento dos componentes do sistema.

Princípios de funcionamento dos dispositivos de proteção

Tecnologias empregadas

Os dispositivos contra sobretensões utilizam diferentes tecnologias, cada uma com características específicas adequadas a diferentes aplicações:

• Varistores de Óxido Metálico (MOV): Componentes não-lineares baseados em óxido de zinco que apresentam resistência elevada em condições normais de operação e baixa resistência quando submetidos a sobretensões. A característica tensão-corrente altamente não-linear permite que o dispositivo conduza correntes elevadas mantendo a tensão de proteção em níveis seguros.
• Centelhadores a Gás: Dispositivos baseados em descargas controladas em atmosfera gasosa inerte. Apresentam capacidade de corrente elevada e tensão residual baixa, sendo particularmente adequados para proteção contra transitórios de alta energia.
• Diodos de Avalanche: Semicondutores que operam no regime de ruptura avalanche, oferecendo resposta extremamente rápida e tensão de proteção precisa. São especialmente indicados para proteção de circuitos eletrônicos sensíveis.

Mecanismo de atuação

O funcionamento dos DPS’s baseia-se no princípio de limitação de tensão através do estabelecimento de um caminho de baixa impedância para a corrente de descarga.

Quando a tensão no circuito excede o limiar de atuação do DPS, este altera drasticamente sua impedância, desviando a corrente excedente para o sistema de equalização de potencial.

A eficácia desta operação depende criticamente da coordenação entre o dispositivo de proteção e o sistema de aterramento, que deve proporcionar um caminho de baixa impedância para a dissipação da energia transitória.

Corrente nominal de descarga

A seleção adequada de um dispositivo de proteção – DPS requer a determinação da corrente nominal de descarga (In), expressa em kiloampères. Este parâmetro define a capacidade do dispositivo para conduzir correntes de descarga sem degradação de suas características de proteção.

A corrente de descarga esperada em uma instalação depende de múltiplos fatores:

• Exposição da instalação a descargas atmosféricas
• Características da rede de distribuição local
• Impedância do sistema de aterramento
• Configuração da instalação elétrica

Níveis de proteção

O nível de proteção (Up) constitui o parâmetro fundamental para garantir a segurança dos equipamentos conectados. Este valor representa a tensão máxima que aparece nos terminais do DPS durante a condução da corrente nominal de descarga.

A coordenação adequada entre o nível de proteção e a suportabilidade dos equipamentos protegidos é essencial para garantir a eficácia do sistema de proteção.

Corrente de seguimento

Em sistemas de corrente alternada, a corrente de seguimento (If) representa a corrente da rede que pode continuar fluindo através do dispositivo após a extinção do transitório. A capacidade de interrupção desta corrente é fundamental para evitar a sustentação de arcos elétricos e possíveis falhas no sistema.

Como dimensionar – kiloampere e as classes de proteção

Para garantir a proteção adequada, o dispositivo DPS precisa ser dimensionado corretamente. A característica técnica mais importante é a sua capacidade de suportar a corrente de descarga, medida em kiloampere (kA). Um valor de kA mais alto significa que o dispositivo consegue suportar um transitório mais intenso.

Essa capacidade está diretamente ligada à sua classe de proteção, que define o local ideal de instalação:

• Classe I: Instalado no ponto de entrada da energia (quadro principal/medição). É o primeiro a agir, suportando correntes de descarga de alta magnitude, típicas de descargas diretas ou muito próximas. São robustos e indispensáveis em locais com alto risco de queda de raios.
• Classe II: É o tipo mais comum em quadros de distribuição residenciais e comerciais. Protege contra surtos induzidos pela rede e picos de menor intensidade. Atua em conjunto com a Classe I ou, em locais de baixo risco, sozinho.
• Classe III: O “último degrau” da proteção. Geralmente são dispositivos de proteção instalados em tomadas ou filtros de linha, próximos ao equipamento. Protegem aparelhos sensíveis contra transitórios residuais que “passaram” pelas classes I e II.

Instalação em cascata – coordenação escalonada

A implementação de proteção escalonada constitui a estratégia mais eficaz para sistemas de proteção abrangentes. Esta metodologia baseia-se na instalação sequencial de DPS de diferentes categorias, criando níveis sucessivos de proteção que atenuam progressivamente a energia dos transitórios.

A coordenação adequada requer:

• Distanciamento mínimo entre dispositivos consecutivos;
• Impedância adequada dos condutores de interligação;
• Seletividade entre os níveis de proteção;
• Coordenação temporal de atuação.

Aspectos de manutenção e monitoramento

Os dispositivos de proteção apresentam características de degradação progressiva relacionadas ao número de operações e energia dissipada cumulativa. Sistemas modernos incorporam:

• Indicadores Visuais: Elementos que alteram cor ou posição para sinalizar a necessidade de substituição.
• Contadores de Eventos: Dispositivos eletrônicos que registram o número de operações e permitem o acompanhamento do histórico de sobretensões.
• Monitoramento Remoto: Sistemas que transmitem informações sobre o estado dos dispositivos para centrais de supervisão.

Limitações e complementaridade

Escopo de Proteção

Os dispositivos de proteção contra sobretensões atuam especificamente sobre surtos de tensão, não oferecendo proteção contra:

• Interrupções de fornecimento;
• Variações lentas de tensão;
• Desequilíbrios de fases;
• Harmônicas de baixa frequência.

Dispositivos complementares

A proteção completa de instalações elétricas requer a coordenação com outros dispositivos:

• Dispositivos Diferenciais Residuais (IDR): Proteção contra choques elétricos e incêndios por correntes de fuga.
• Disjuntores Termomagnéticos: Proteção contra sobrecargas e curto-circuitos.
• Relés de Subtensão e Sobretensão: Proteção contra variações sustentadas de tensão.
• Filtros de Harmônicas: Atenuação de distorções de forma de onda.

Aspectos econômicos e de confiabilidade

Análise custo-benefício

A implementação de sistemas de proteção contra surtos de tensão deve ser avaliada considerando:

• Valor dos equipamentos a proteger;
• Frequência esperada de eventos transitórios;
• Custos de interrupção operacional;
• Custos de manutenção corretiva versus preventiva.

Confiabilidade do sistema

A confiabilidade de sistemas de proteção pode ser quantificada através de:

• Taxa de falhas dos dispositivos;
• Disponibilidade operacional;
• Tempo médio entre falhas (MTBF);
• Tempo médio de reparo (MTTR).

Tendências tecnológicas e desenvolvimentos futuros

Tecnologias emergentes

O desenvolvimento de novos materiais e tecnologias promete aprimorar significativamente as características dos dispositivos de proteção:

• Materiais Nanoestruturados: Varistores com características aprimoradas de não-linearidade e capacidade de energia.
• Dispositivos Híbridos: Combinação de diferentes tecnologias para otimizar características de proteção.
• Sistemas Inteligentes: Integração com sistemas de automação predial e industrial para monitoramento e diagnóstico avançados.

Norma e regulamentação

A evolução normativa contempla:

• Harmonização internacional de requisitos;
• Incorporação de novas tecnologias de ensaio;
• Desenvolvimento de métodos de avaliação de vida útil;
• Requisitos de sustentabilidade e reciclabilidade.

Conclusão

A proteção contra surtos de tensões constitui elemento fundamental para a operação segura e confiável de sistemas elétricos modernos. A seleção, dimensionamento e instalação adequados dos dispositivos requerem conhecimento técnico especializado e consideração cuidadosa das características específicas de cada aplicação.

A implementação de estratégias de proteção coordenada, aliada à manutenção adequada dos sistemas de aterramento e monitoramento sistemático da condição dos dispositivos, proporciona elevados níveis de confiabilidade e proteção patrimonial.

O investimento em sistemas de proteção adequados justifica-se não apenas pelos benefícios diretos de proteção de equipamentos, mas também pela contribuição para a continuidade operacional, redução de custos de manutenção e preservação da vida útil dos componentes eletrônicos sensíveis.

A evolução tecnológica contínua nesta área promete dispositivos cada vez mais eficazes, inteligentes e integrados aos sistemas de automação, consolidando a proteção contra sobretensões como elemento indispensável da engenharia elétrica moderna.
