Em um mundo cada vez mais conectado, sua casa depende de uma complexa teia de fios e circuitos. O ponto de controle central dessa rede é um item fundamental, que atua como um verdadeiro cérebro de sua instalação elétrica: o quadro de distribuição de circuitos – QDC. Ele é a peça-chave que recebe a energia externa concedida pelas concessionárias e a distribui com segurança para cada cômodo e aparelho, atuando como o guardião silencioso da sua residência.
Negligenciá-lo é colocar em risco não apenas seus aparelhos, mas a vida de sua família.
Definição e função nas instalações elétricas
O Quadro de Distribuição é, em essência, o ponto onde toda a energia elétrica que entra em uma edificação, é organizada e protegida.
Sua função principal é receber a energia e distribuí-la de forma eficiente para os diversos circuitos, como os de iluminação, tomadas e chuveiro.
Mais do que isso, ele é o local obrigatório para a instalação de todos os dispositivos de segurança que protegem o circuito, os equipamentos e, mais importante, as pessoas.
O QDC é o ponto de transição da entrada de serviço para os circuitos terminais, devendo ser dimensionado e instalado de acordo com a norma NBR 5410 – regula as instalações elétricas de baixa tensão.
Leia também:
Os componentes essenciais da sua segurança

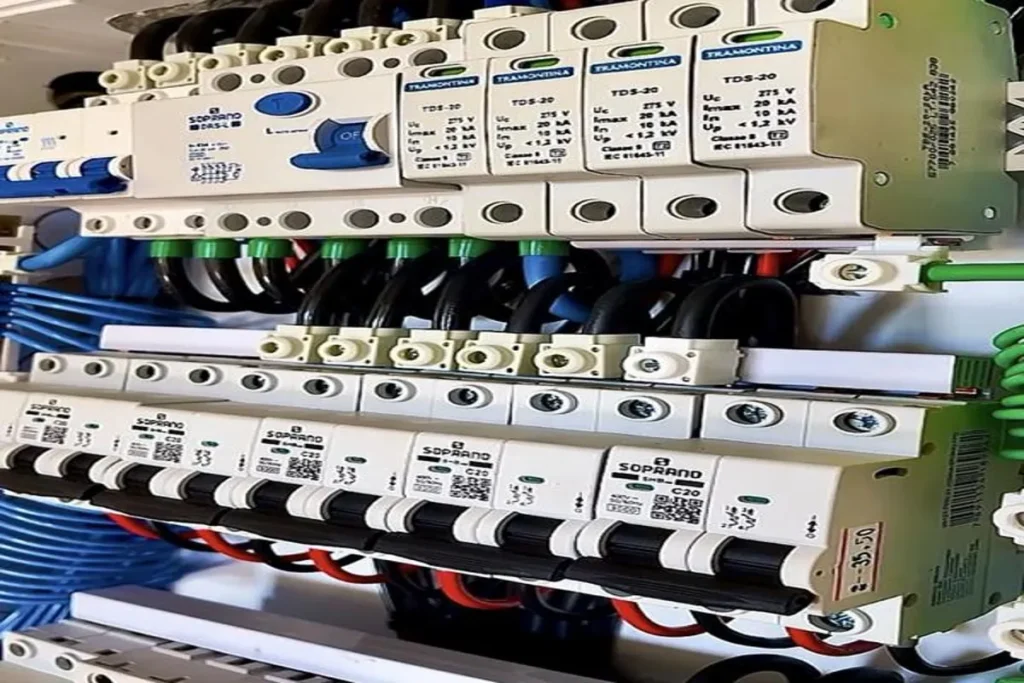

Para que o Quadro de Distribuição cumpra sua função, ele deve abrigar alguns componentes-chave que trabalham em conjunto para garantir a proteção total de uma instalação elétrica:
- Disjuntor: Atua como um interruptor automático que desarma o circuito em caso de sobrecarga (muitos aparelhos ligados em uma mesma tomada, por exemplo) ou curto-circuito, prevenindo incêndios e danos à fiação. Existem diferentes tipos de disjuntores, o mais recomendado para a maioria das instalações residenciais devido à sua sensibilidade a correntes de curto-circuito e a sobreaquecimento é o termomagnético;
- Interruptor Diferencial Residual (IDR): Salva vidas ao detectar fugas de corrente, que podem ser causadas por fios desencapados ou falhas em aparelhos. Ele desarma o circuito em milissegundos, antes que a corrente cause um choque elétrico fatal. A NBR 5410 exige a instalação do dispositivo para proteger as pessoas em todos os circuitos que alimentam pontos de utilização situados em áreas externas, banheiros, cozinhas, áreas de serviço e em circuitos que alimentam tomadas de uso geral ou específico, exceto quando houver tomadas para equipamentos específicos (chuveiros, ar condicionados) que não representem risco de contato direto;
- Dispositivo de Proteção contra Surtos (DPS): Protege seus eletrônicos e eletrodomésticos contra surtos de tensão causados por raios ou oscilações da rede, desviando o excesso de energia para o sistema de aterramento. O DPS deve ser instalado no início da instalação, próximo ao disjuntor geral, para proteger todos os circuitos a jusante. Ele funciona limitando a tensão e desviando a corrente de surto para o condutor de proteção (PE), minimizando os danos aos equipamentos conectados;
- Aterramento Elétrico (Sistema de Aterramento): O aterramento não é um dispositivo, mas uma parte fundamental da instalação. É um conjunto de condutores e hastes que ligam o sistema elétrico ao solo. Existem diversos esquemas de aterramento definidos pela Norma Brasileira, como o TN, TT e IT, cada um com suas características específicas. O aterramento é vital para a operação dos dispositivos de proteção (IDR’s e DPS’s) e para a segurança da instalação, garantindo que as massas metálicas estejam no mesmo potencial da terra.
O que acontece com um quadro mal dimensionado
Um QDC que não foi planejado corretamente pode ser uma verdadeira bomba-relógio. O uso de componentes inadequados, a ausência de dispositivos de proteção como o IDR, ou a falta de organização podem causar sobrecargas, curtos-circuitos e até mesmo incêndios.
Um quadro desatualizado não suporta a demanda de uma casa moderna, com seu excesso de eletrônicos, e representa um risco constante.
A sobrecarga em um circuito pode gerar calor excessivo, derretendo a isolação dos cabos e provocando um curto-circuito ou um incêndio.
O dimensionamento correto envolve o cálculo da carga total da instalação (potência em Watts), a divisão em circuitos separados, e a escolha adequada dos disjuntores e da espessura dos condutores (bitola dos fios), conforme as tabelas da NBR 5410.
Organização e padronização
Cada circuito deve ser identificado, facilitando a manutenção e a identificação de problemas.
A utilização de barramentos de cobre e a disposição correta dos dispositivos garantem que a energia flua de forma eficiente e segura, evitando pontos de aquecimento e perdas energéticas.
A separação dos circuitos, com a instalação de um barramento de neutro e um barramento de aterramento (PE) dedicados, é fundamental. Essa prática, além de padronizar a instalação, garante que o neutro e o terra não se misturem (evitando o perigoso condutor PEN em circuitos terminais) e que cada circuito tenha sua própria proteção, facilitando a identificação e o isolamento de falhas.
Sua casa merece a melhor proteção
O QDC é o ponto de partida para qualquer reforma ou projeto elétrico. Ele é a fundação da segurança, permitindo que todos os dispositivos de proteção trabalhem de forma coordenada.
Investir em um quadro de qualidade, com componentes adequados e instalação profissional, é investir na proteção do seu patrimônio e na tranquilidade da sua família.
Conclusão
O Quadro de Distribuição é o centro nervoso de toda a sua instalação. Ele é o elo que conecta a energia da rede com os seus aparelhos, atuando como o cérebro que gerencia e protege todos os circuitos. Ignorá-lo ou tratá-lo como uma simples caixa é um erro grave que pode resultar em prejuízos significativos, danos a equipamentos e, no pior dos cenários, riscos à vida humana.
A segurança elétrica não é um luxo, mas uma necessidade inegociável. Para garantir a longevidade dos seus eletrodomésticos e a integridade de todos os moradores, assegure-se de que o seu quadro de distribuição esteja em dia, corretamente dimensionado e com todos os dispositivos de proteção instalados.
